Sony VPL-HW30

Источник IXBT.com

Внешний вид

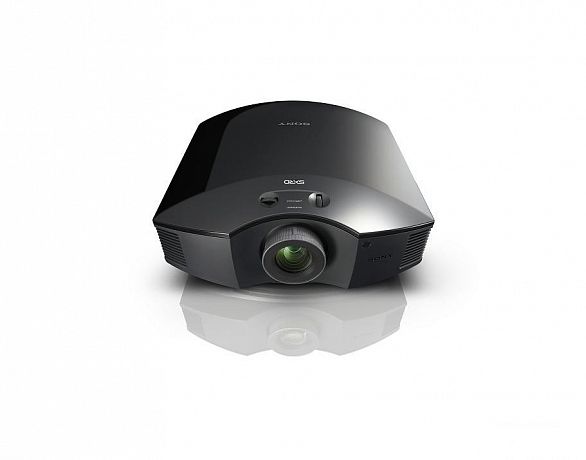

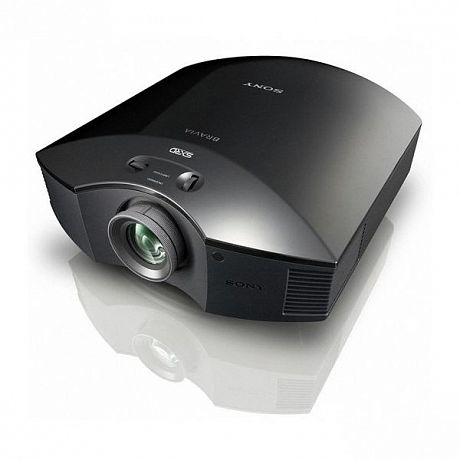

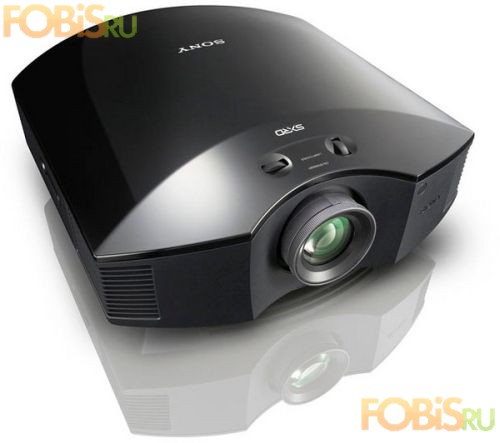

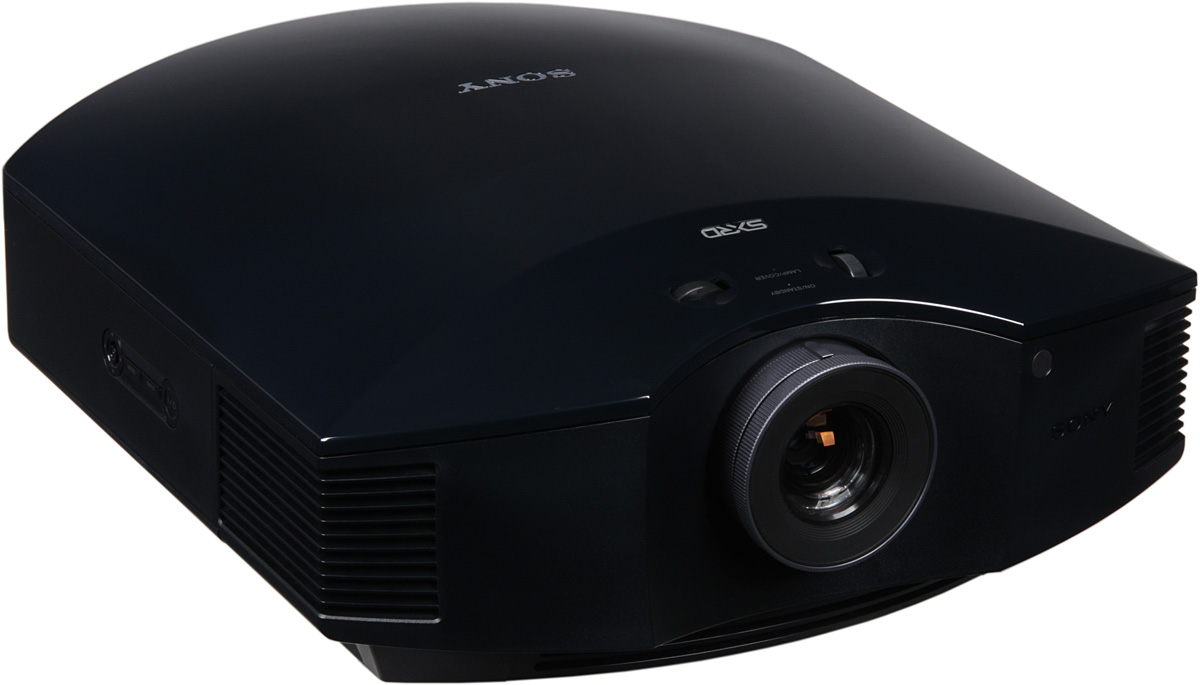

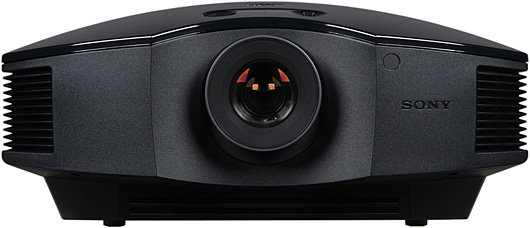

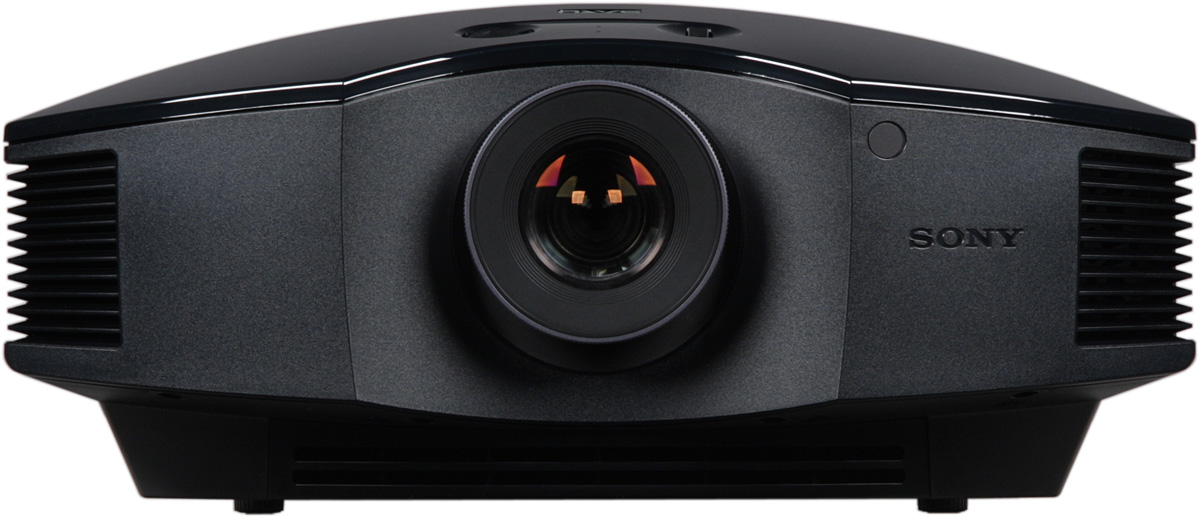

Дизайн проектора очень аккуратный и строгий. Корпус черный (но есть и модификация в белом корпусе — VPL-HW30ES/W). Материал корпуса — пластик. Поверхность большей части корпуса матовая и только верхняя панель зеркально-гладкая, по всей видимости с покрытием, относительно устойчивым к появлению царапин. На верхней панели ближе к объективу расположены два индикатора состояния и колесики сдвига объектива. Объектив утоплен в корпус, но все же немного выступает за габариты. Кнопки управления, включая миниатюрный джойстик, помещены на правую боковую поверхность.

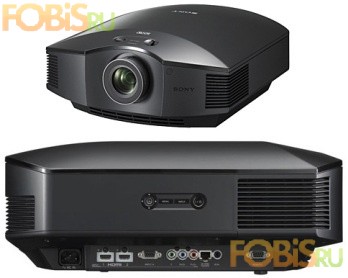

Ниже, в неглубокой нише — интерфейсные разъемы. ИК-приемник только один — спереди.

Проектор оснащен двумя передними вывинчивающимися (на 10 мм) из корпуса ножками, позволяющими устранить небольшой перекос и/или немного приподнять переднюю часть проектора при его размещении на горизонтальной поверхности. Для крепления к потолочному кронштейну в днище проектора вделаны 3 металлические втулки с резьбой. Крышки отсека лампы и воздушного фильтра находятся на днище, но они не заходят за треугольник крепежных отверстий, поэтому возможно существуют потолочные кронштейны, конструкция которых позволяет менять лампу и вынимать фильтр для чистки/замены без демонтажа проектора с кронштейна. Воздух для охлаждения внутренностей забирается через многочисленные решетки (но не самом днище) и выдувается через две симметричные решетки в передней части корпуса (в основном через правую).

Пульт

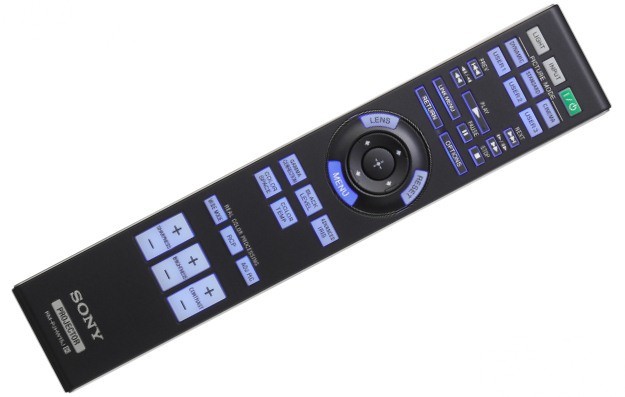

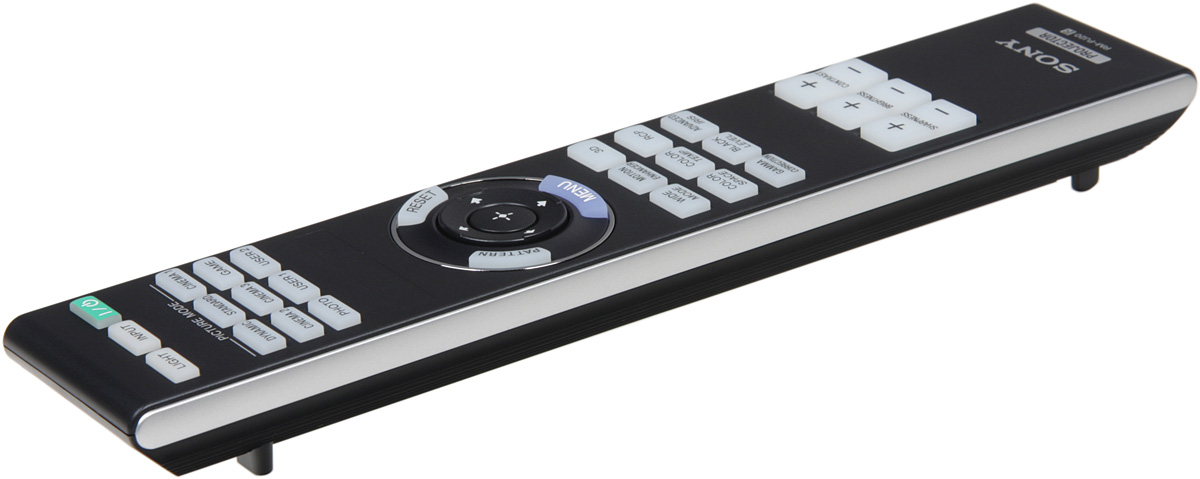

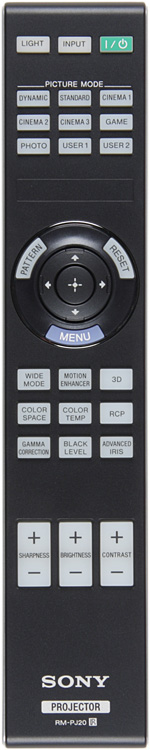

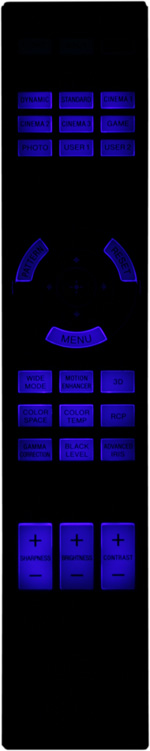

Дизайн выполнен в фирменном стиле, включая ребристость на нижней поверхности. Корпус пульта изготовлен из черного пластика с матовой поверхностью. По бокам — вставки из пластика с серебристым покрытием. Пульт удобно лежит в руке. Кнопок немного, самые нужные, включая группу с навигационной четырехпозиционной кнопкой в центре и три кнопки-качалки для быстрого изменения самых важных настроек изображения, легко находятся на ощупь. Есть равномерная и достаточно яркая синяя светодиодная подсветка всех кнопок, кроме трех в первом ряду, которые фосфоресцируют.



Коммутация

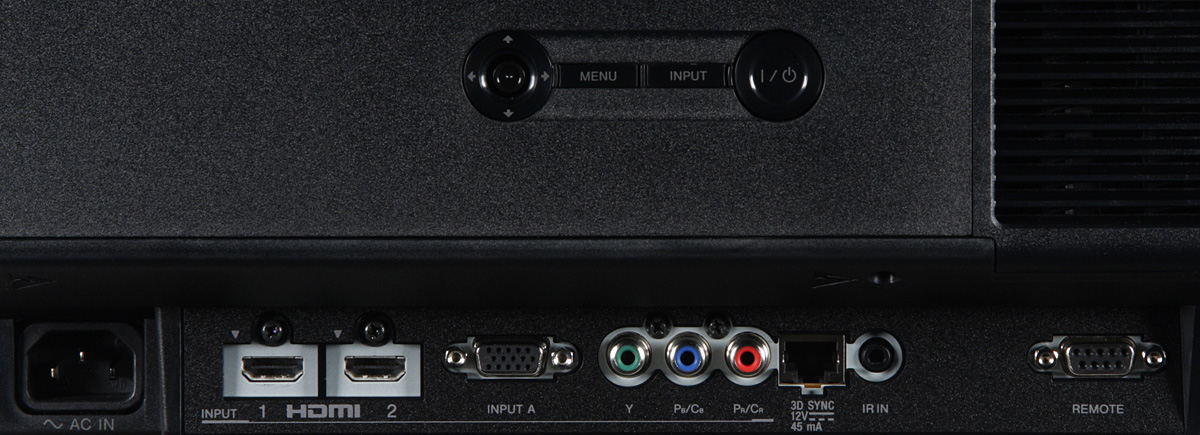

Намеченная тенденция избавляться в Full HD устройствах от композитного и S-Video интерфейсов поддержана — в этом проекторе их нет. Проектор оснащен двумя HDMI-, VGA- и компонентным входами. Разъем mini D-sub 15 pin универсальный — он совместим как с компьютерными VGA-сигналами, так и с компонентными цветоразностными и GBR-видеосигналами. Тип видеосигнала на этом разъеме определяется автоматически, но можно указать его принудительно. Переключение между источниками осуществляется перебором всех с помощью кнопки INPUT на корпусе проектора или на пульте. При этом если включена функция автопоиска, то проектор автоматически пропускает неактивные входы. Гнездо миниджек предназначено для подключения внешнего ИК-приемника. Заявлена ограниченная поддержка управления по HDMI — проектор может автоматически включаться при включении (запуске на воспроизведение) подключенного по HDMI-оборудования, наоборот, выключать подключенное оборудование при выключении. Однако, подключенный Blu-ray-плеер Sony BDP-S300 проектором не обнаруживался и на команды никак не реагировал. Разъем RJ45 предназначен для подключения внешнего излучателя сигналов синхронизации затворных очков. Смысл в том, что пользователь может использовать доступные сетевые кабели нужной длины и стандартные разъемы для подключения опционального излучателя TMR-PJ1. Интерфейс RS-232C, по всей видимости, предназначен для удаленного управления и, возможно, обновления прошивки.

Меню и локализация

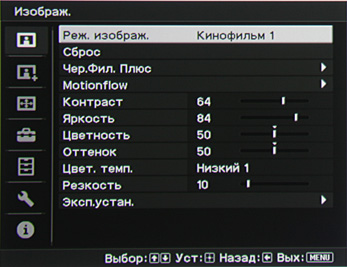

В меню используется читаемый ровный шрифт. Навигация удобная и экономная. При настройке параметров, влияющих на изображение, на экран выводится минимум информации — только список режимов или ползунки, — что облегчает настройку картинки.

В нижней строчке выводится подсказка по функциям кнопок. Есть русская версия меню, перевод адекватный, разве что сокращений многовато.

К проектору прилагается напечатанное подробное руководство пользователя на русском языке. Качество перевода высокое.

Управление проекцией

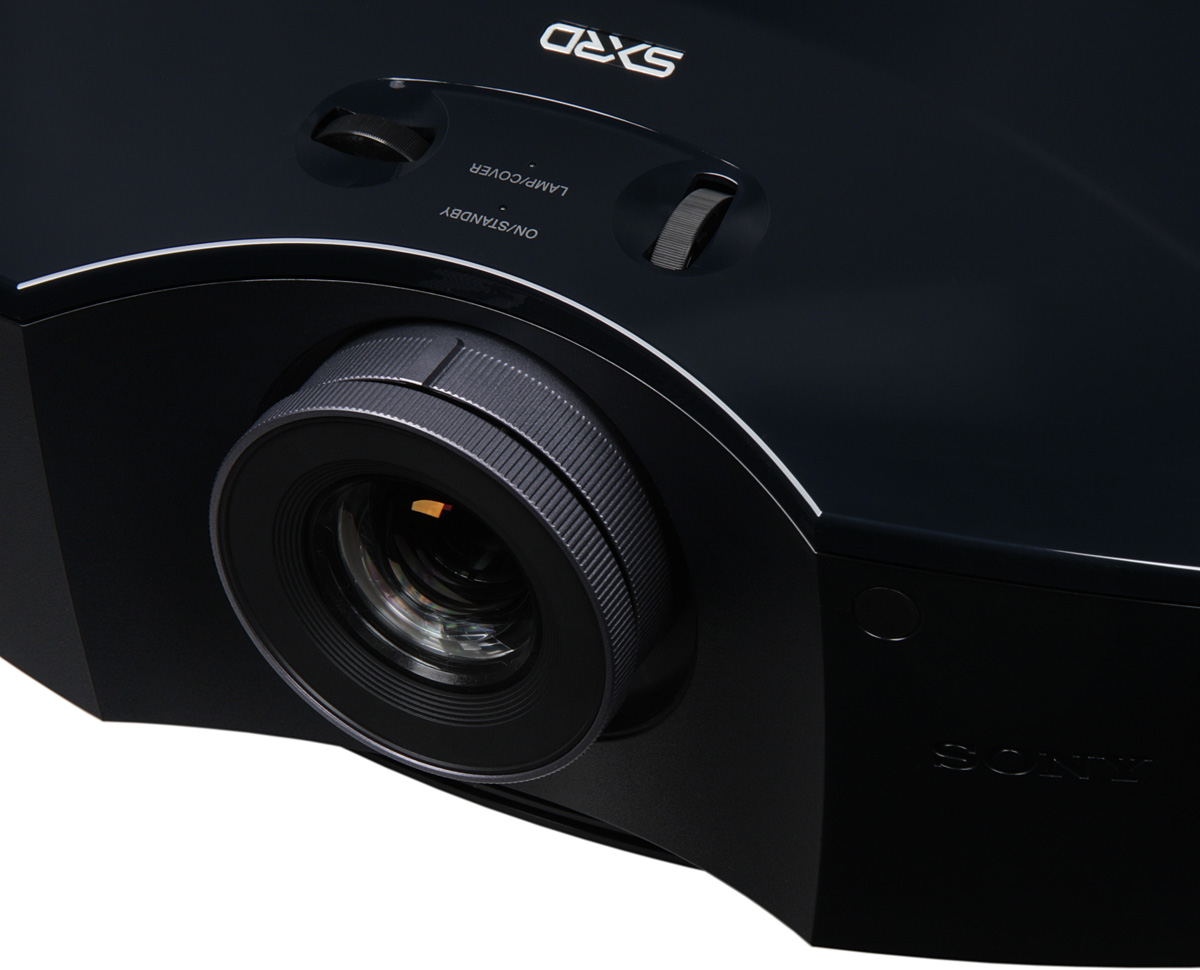

Фокусировка и изменения фокусного расстояния осуществляются двумя ребристыми кольцами на объективе (кольцо зума имеет выступ-рычажок). Двумя колесиками регулируется положение объектива относительно матрицы (сдвиг до 65% от высоты проекции вверх и вниз по вертикали и до 25% от ширины вправо-влево по горизонтали).

Граница допустимого положения объектива представляет собой ромб, т.?е. при сдвиге по горизонтали диапазон сдвига по вертикали уменьшается и наоборот. Есть функция ручной цифровой коррекции вертикальных трапецеидальных искажений. Защита объектива от пыли обеспечивается полупрозрачной крышкой, одевающейся на объектив и никак не прикрепленной к корпусу.

Несколько режимов геометрической трансформации позволят оптимальным образом подогнать картинку под формат экрана:

Нормальный — изображение без искажений увеличивается до границ области проекции, оптимально для просмотра фильмов в формате 4:3, Полный — картинка увеличивается и растягивается до границ области проекции (до соотношения 16:9), идеально для анаморфированных фильмов и фильмов в HD качестве, Увеличение — изотропное увеличение до ширины экрана, подходит для формата LetterBox, Шир. увелич. — то же что и Полный, но с чуть большим растяжением по вертикали, так, что верх и низ немного обрезаются. В случае компьютерных сигналов выбор сокращается до 3: Полный 1 — увеличение до границ проекции с сохранением исходных пропорций, Полный 2 — увеличение на всю область проекции, и Увеличение. В режиме Увеличение картинку можно растягивать/сжимать в вертикальном направлении и перемещать видимую часть вверх-вниз. Есть функция обрезки краев картинки Изобр. вне экр., при этом для режимов 1080 можно отключить увеличение, чтобы избежать интерполяции. Дополнительно функция Гашение позволяет избирательно подрезать область проекции по четырем сторонам. Функция Вырав. панели практическую значимость почти не имеет, так как позволяет юстировать сведение цветов исключительно программным способом.

В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор среднефокусный, а при максимальном фокусном расстоянии объектива скорее длиннофокусный, поэтому при фронтальном проецировании его лучше располагать примерно на линии первого ряда зрителей или за ней.

Настройка изображения

Стандартный набор настроек дополнен выбором режима работы диафрагмы (два автоматических с тремя уровнями скорости и ручная регулировка), регулировками функций подавления видеошума и устранения артефактов MPEG-компрессии, выбором режима продвинутого деинтерлейсинга, выбором профиля гамма-коррекции и подстройкой детализации в тенях. Функция RPC (Real Color Processing) позволяет производить селективную подстройку выбранных цветов.

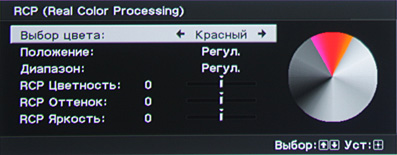

Настройку Цвет. прост-во, влияющую на цветовой охват, можно оставить на Широкий 1, так как при этом цвета становятся жуть живее, но еще не выглядят попугайскими. (В зависимости от текущего режима и типа подключения некоторые настройки могут быть недоступны.) При включенном x.v.Color поддерживается цветовое пространство xvYCC. Выбрав для параметра Рег. Лампы значение Низкий, можно уменьшить яркость лампы, а заодно и шум от системы вентиляции. Сочетания настроек хранятся в семи предустановленных, но редактируемых профилях и в двух пользовательских профилях. Также настройки изображения сохраняются для каждого типа подключения. Кнопкой RESET на пульте можно вернуть текущий параметр к предустановленному значению.

Дополнительные возможности

Можно включить функцию автоматического перехода в режим с низким потреблением энергии (с выключенной лампой) после 10 минут отсутствия сигнала.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Для корректного сравнения данного проектора с другими, имеющими фиксированное положение объектива, измерения проводились при сдвиге объектива вверх примерно на 50% (низ изображения находился примерно на оси объектива). Результаты измерений для проектора Sony VPL-HW30ES (если не указано обратное, то диафрагма максимально открыта, выбран профиль Динамический и включен режим высокой яркости):

Максимальный световой поток чуть выше паспортного значения (заявлено 1300 лм). Равномерность хорошая. Контрастность высокая. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т.?н. контрастность full on/full off.

Нативная контрастность высокая. Она немного увеличивается при увеличении фокусного расстояния. Даже при включенной динамической регулировке диафрагмы (Усоверш.диафр) контрастность ниже заявляемого значения в 70?000:1, но в данном случае это несоответствие не имеет принципиального значения.

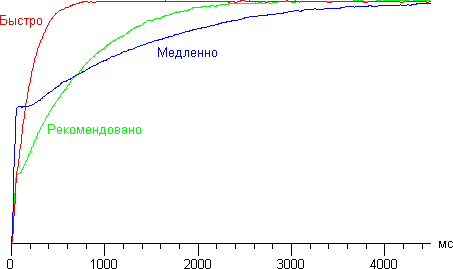

При переключении с черного поля (после 5 с выдержки) на белое поле в быстром режиме диафрагма срабатывает примерно за 0,7 с, а в самом медленном — даже за 5 с не открывается полностью:

Для оценки характера роста яркости на шкале серого мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) при отключенной гамма-коррекции (только настройками Контраст и Яркость мы подогнали уровни черного и белого к расширенному диапазону). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

Тенденция роста прироста яркости сохраняется во всем диапазоне и каждый следующий оттенок значимо ярче предыдущего, начиная от ближайшего к черному оттенка:

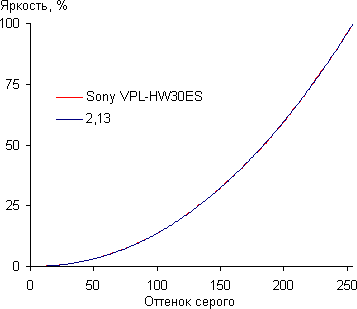

Аппроксимация полученной гамма-кривой дала значение показателя 2,13, что немного ниже стандартного значения 2,2. При этом реальная гамма-кривая практически совпала с показательной функцией:

В режиме высокой яркости потребление электроэнергии составило 266 Вт, в режиме пониженной яркости — 209 Вт, в режиме ожидания — 0,6 Вт.

Звуковые характеристики

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Проектор тихий, а в режиме пониженной яркости его с практической точки зрения можно считать бесшумным. Динамическая диафрагма работает очень тихо, фактически ее слышно, только если прижаться ухом к корпусу проектора.

Тестирование видеотракта

VGA-подключение

При VGA-подключении разрешение 1920 на 1080 пикселей не поддерживается. В режиме 1280 на 720 все нормально, его-то и можно использовать для просмотра фильмов и для игр при VGA-подключении. Оттенки на шкале серого различаются от 0 до 255 с шагом через 1.

DVI-подключение

При подключении к DVI-выходу видеокарты компьютера (с помощью кабеля-переходника с HDMI на DVI) поддерживаются режимы вплоть до 1920 на 1080 пикселей включительно при 60 Гц кадровой частоты. Белое поле выглядит равномерно освещенным и не имеет цветовых разводов. Черное поле равномерное, бликов и цветных разводов нет. Геометрия близка к идеальной — прогиб по верхнему краю вниз при сдвиге вверх на 50% составляет всего порядка 1-2 мм на 1,5 м ширины. Четкость высокая. Тонкие цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Хроматические аберрации объектива небольшие — в центре минимальные, а к углам ширина цветной каймы не превышает 1/3 пикселя. Темная граница между пикселями практически отсутствует. Равномерность фокусировки местами чуть-чуть нарушается, но не настолько, чтобы это сказывалось на качестве изображения. При сдвиге объектива и изменении фокусного расстояния качество изображения существенно не меняется.

HDMI-подключение

HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка четкая, цвета правильные, оверскан отключается. Есть реальная поддержка режима 1080p при 24 кадр/с (в этом режиме кадры имеют равную длительность), кроме того проектор умеет выполнять обратное преобразование — из чередования кадров 2-3 при 60 кадр/с восстанавливать исходные 24 кадр/с с равной длительностью кадров. Тонкие градации оттенков различаются как в тенях, так и в светах. Яркостная и цветовая четкости всегда очень высокие.

Работа с источником компонентного аналогового видеосигнала

Качество компонентного интерфейса высокое. Четкость изображения соответствует возможностям интерфейса и типу сигнала. Тестовые таблицы с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются. Цветовой баланс правильный.

Функции обработки видеосигнала

В случае чересстрочных сигналов и если параметр Режим фильма установлен в Авто 1 или Авто 2, проектор пытается полностью восстановить исходный кадр, используя смежные поля. В случае сигналов 576i/480i и 1080i проектор обычно правильно склеивал кадры как в случае чередования полей 2-2, так и 3-2 (срывы случались, но редко), и только в очень сложных случаях иногда проскакивала характерная «расческа». Для видеосигналов обычного разрешения выполняется сглаживание зубчатых границ объектов, для 1080i — нет. Функции шумоподавления работают неагрессивно, не доводя процесс улучшения картинки до появления артефактов.

В данном проекторе есть функция вставки промежуточных кадров (предыдущая модель ее не имела). Заметим, что эта функция может быть включена и в стереоскопическом режиме при сигнале 24 кадр/с. Функция вставки промежуточных кадров в русском варианте меню не переводится и называется Motionflow. При ее включении плавность движения и четкость объектов в движении возрастают, картинка становится приятнее для глаз. При изменении уровня от Низкий до Высокий возрастает скорость движения в кадре, для которого выполняется интерполяции. Качество работы этой функции высокое и в подавляющем большинстве случаев к ее работе не будет никаких претензий. Однако фильмы типа «Аватар» (вернее некоторые фрагменты из этого фильма) задают новую планку: на уровне Высокий при очень быстром и сложном движении заднего фона расчет промежуточных изображений периодически на пару секунд прекращается и картинка выводится в режиме 24 кадр/с, кроме того, некоторые объекты переднего плана часто имеют своих двойников из фаз движения вперед и назад во времени. В таких случаях лучше выбрать режим Низкий, в котором четкость и плавность ниже, но и артефакты менее заметны.

По всей видимости, при 60 кадр/с рассчитывается один промежуточный кадр, при 24 кадр/с — два промежуточных кадра. Для иллюстрации приведем снимки, сделанные при выводе на экран стрелки, перемещающейся на одно деление за кадр при включенной функции вставки промежуточного кадра для 60 кадр/с и 24 кадр/с:

60 кадр/с.


24 кадр/с.

Отрезки между делениями — это рассчитанные промежуточные положения стрелки.

Определение времени отклика и задержки вывода

Из-за модуляции света точно рассчитать времена отклика довольно сложно. График ниже показывает узкие всплески на зависимости яркости от времени:

Пики узкие и не очень интенсивные, поэтому никакого мерцания не видно, но расчетам они мешают. Примерно можно оценить, что время отклика при переходе черный-белый-черный равно 6,5 мс (5 мс вкл. + 1,5 мс выкл.). Для полутоновых переходов среднее суммарное время отклика составило примерно 7,5 мс. Такой скорости матриц вполне достаточно как для просмотра фильмов, так и для игр в динамические игры.

Задержка вывода изображения относительно ЭЛТ-монитора составила около 15 мс при VGA-, и 22 мс при HDMI(DVI)-подключении (проектор как первичный монитор в систем). Это небольшое значение задержки, не мешающее играть в динамичные игр. При включении функции вставки промежуточных кадров задержка увеличивается до 51 мс, что уже может быть заметно, но в играх вставку кадров все равно лучше отключать.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.3.4).

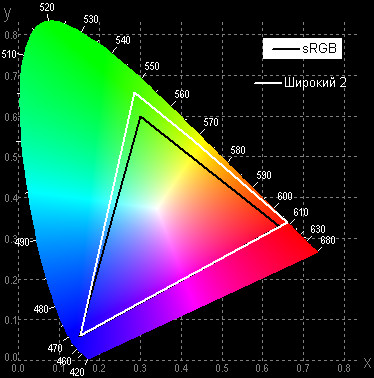

Цветовой охват зависит от значения настройки Цвет. прост-во. При Широкий 3 охват максимальный, при Нормальный охват в точности равен sRGB:

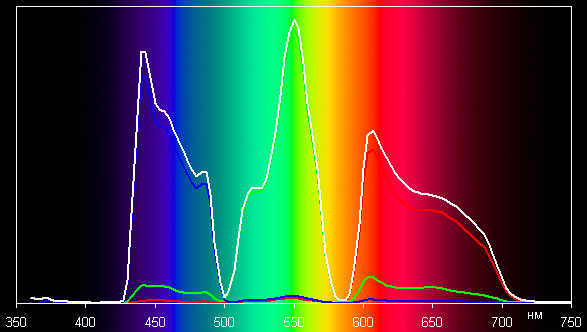

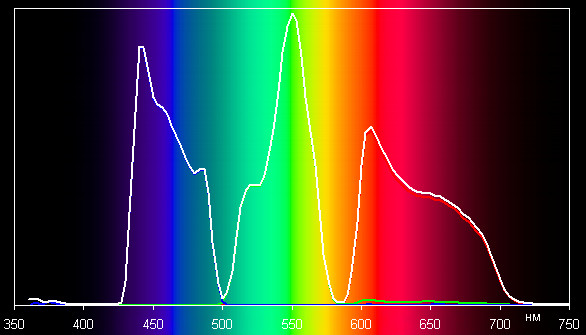

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов) при Цвет. прост-во. = Широкий 3 и при Нормальный:

Широкий 3.


Нормальный.

Видно, что компоненты хорошо разделены, и это позволяет получить широкий цветовой охват, а для его приведения к стандарту sRGB выполняет перекрестное подмешивание компонент. Цветопередача ближе всего к стандартной в случае профиля Кинофильм 1, взяв его за основу, мы попытались регулировкой усиления трех основных цветов приблизить цветопередачу к стандартным 6500 К на белом и темно-сером участках. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ?E):

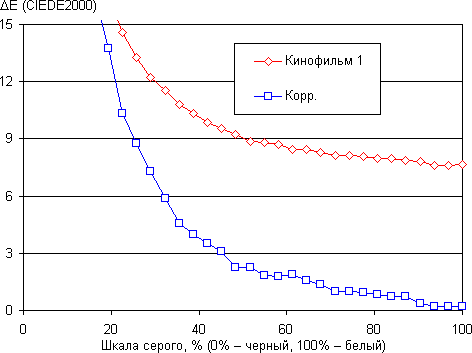

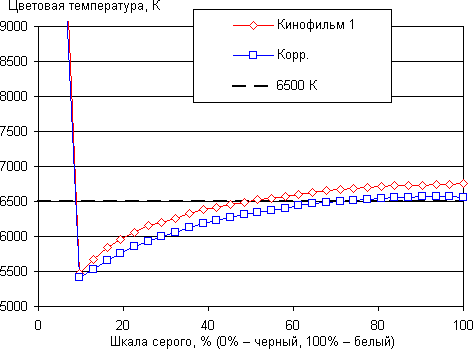

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Видно, что ручная коррекция приблизила цветопередачу на белом поле к целевой, но для коррекции в тенях необходимо использовать и регулировки смещения. Впрочем, даже без коррекции особых нареканий к качеству цветопередачи нет, так как изменения ?E и цветовой температуры монотонные при переходе в темную область, что визуально мало сказывается на изображении.

Тестирование в стереоскопическом режиме

Для создания стереоскопического изображения применяется метод чередования полных кадров. Проектор последовательно выводит кадры для правого и левого глаза, а активные очки синхронно с кадрами перекрывают глаза, оставляя открытым тот, для которого предназначен выводимый в данный момент кадр.

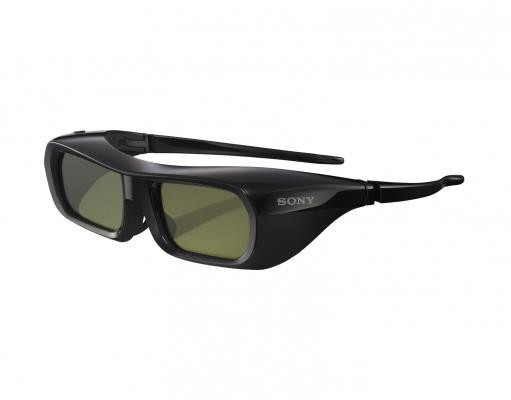

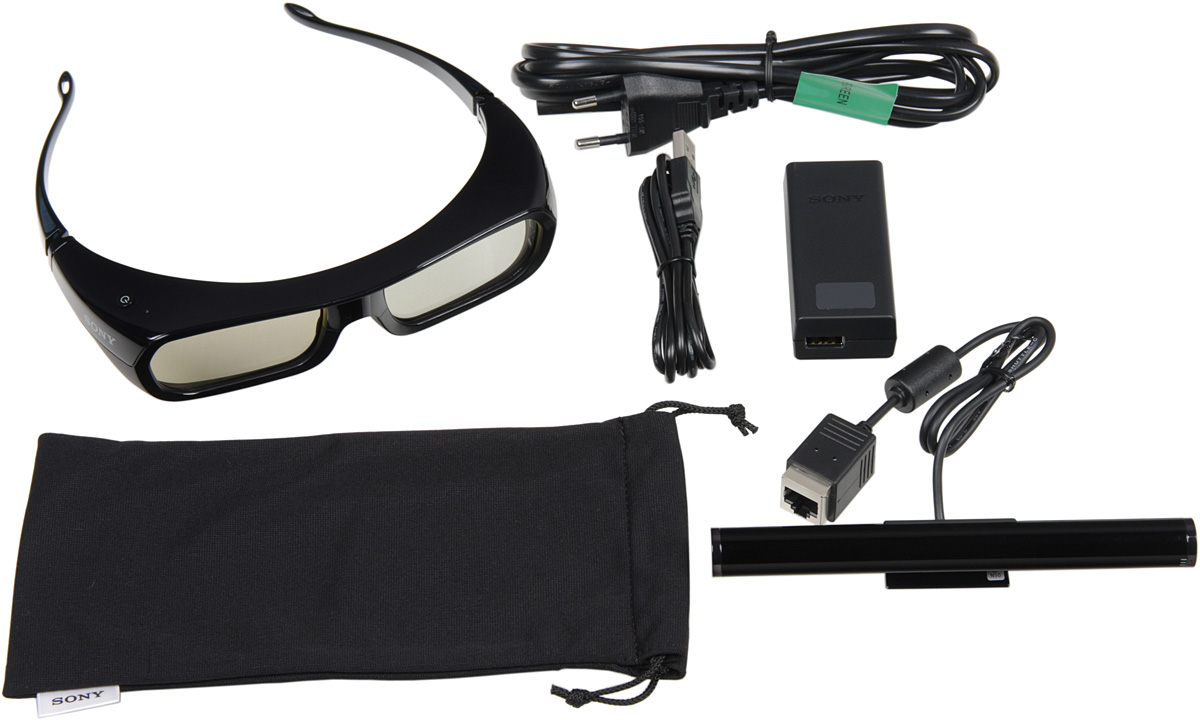

В комплект поставки этого проектора очки не входят, их придется покупать дополнительно (впрочем, заявлено наличие модификации VPL-HW30AES с очками и синхронизатором в комплекте). Компания Sony для использования совместно с этим проектором предлагает очки TDG-PJ1. Очки имеют элегантный дизайн, их комфортно носить даже с корректирующими очками, угол обзора в них достаточно большой, очки охватывают голову гибкими дужками и подходят для небольших и больших голов. Правда, по современным мерками очки немного тяжеловаты — 59 г. К очкам прилагается мягкий двухслойный чехол, предназначенный для хранения очков. Работают очки от встроенного аккумулятора. На полную зарядку нужно 30 мин, а одной зарядки очки работают 30 часов. 3 минуты подзарядки обеспечивают 3 часа работы (данные производителя). Для зарядки используется кабель (1,2 м) с разъемами micro USB и USB типа A. Первый разъем подключается к разъему на очках под заглушкой, второй — к БП или порту на компьютере. При работе очки не заряжаются. Как это ни странно, в комплект поставки проектора входит небольшой БП с розеткой USB, предназначенный для зарядки очков. Синхронизируются очки по ИК-сигналу от проектора. Приемник расположен по центру между стеклами. Включаются очки кнопочкой сверху. Выключаются — через несколько минут отсутствия приема синхросигнала.

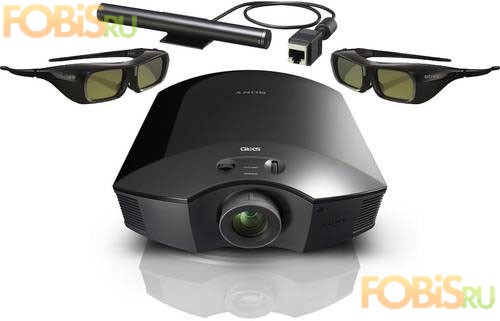

Излучатель синхросигнала также придется покупать дополнительно. К проектору он подключается посредством витой пары. Производитель указывает, что длина кабеля может доходить до 15 м, а излучатель обеспечивает работу очков на дистанциях от 1 до 9 м.

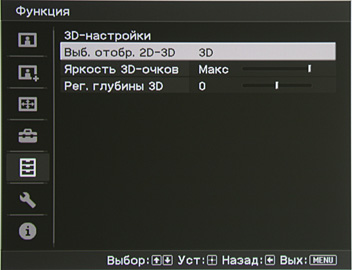

Проектор поддерживает три способа приема стереопары упакованные кадры, когда передаются два полных кадра (разрешением до 1920 на 1080 пикселей каждый) для обоих глаз, и два совмещенных формата: по горизонтали (Рядом, в правой половине кадра ужатый в два раза по горизонтали кадр для одного глаза, в левой половине — для второго), и по вертикали (Одна над другой, похоже на предыдущий, только кадры для глаз размещаются в нижней и верхней половине кадра). В режиме Авто способ передачи определяется автоматически по признакам, передаваемым по HDMI.

Разумеется, независимо от того, как проектор принимает стереопару, изображение в 3D-режиме выводится всегда в последовательном режиме — кадр для одного глаза, затем кадр для другого глаза. Также есть режим автоматического преобразования обычной «плоской» картинки в стереоскопическую, этот режим мы не тестировали. Заметим, что в стереоскопических режимах 1080p при 24 кадр/с можно включить функцию вставки промежуточных кадров. В настройках стереоскопического режима есть параметр Яркость 3D-очков, который управляет длительностью периода, когда стекла пропускают свет. При изменении от Макс до Мин (всего 5 ступеней) период прозрачности уменьшается, соответственно уменьшается и яркость видимого изображения.

Тестирование стереоскопического режима упакованные кадры мы проводили с помощью компьютера, оснащенного Blu-ray-приводом, при этом за вывод изображения отвечала видеокарта AMD Radeon HD 6850. Плеер — CyberLink PowerDVD 10 Ultra. Тестирование показало, что приемлемое качество стереоизображения достигается уже на второй ступени в сторону понижения яркости, при этом яркость изображения остается на достаточно высоком уровне для комфортного просмотра на экране с диагональю 2-2,5 м, а может и чуть больше. При уменьшении периода прозрачности яркость падает, но существенного прироста в качестве разделения стереопар уже не наблюдается. Для тестирования эффективности разделения для глаз мы вывели три тестовых изображения с черным прямоугольником на белом фоне, с белым прямоугольником на черном фоне и со светло серым прямоугольником на темно-сером фоне. В стереопарах прямоугольники были смещены относительно друг друга, поэтому при просмотре через очки при 100% разделении можно было бы видеть только один прямоугольник. Фотографии ниже сделаны через очки при сигнале 24 кад/с, при этом экспозиция подбиралась так, чтобы белое поле на фотографиях было максимально ярким, но еще не пересвеченным. Яркость 3D-очков установлена на Макс (яркость изображения и период прозрачности очков максимальные):

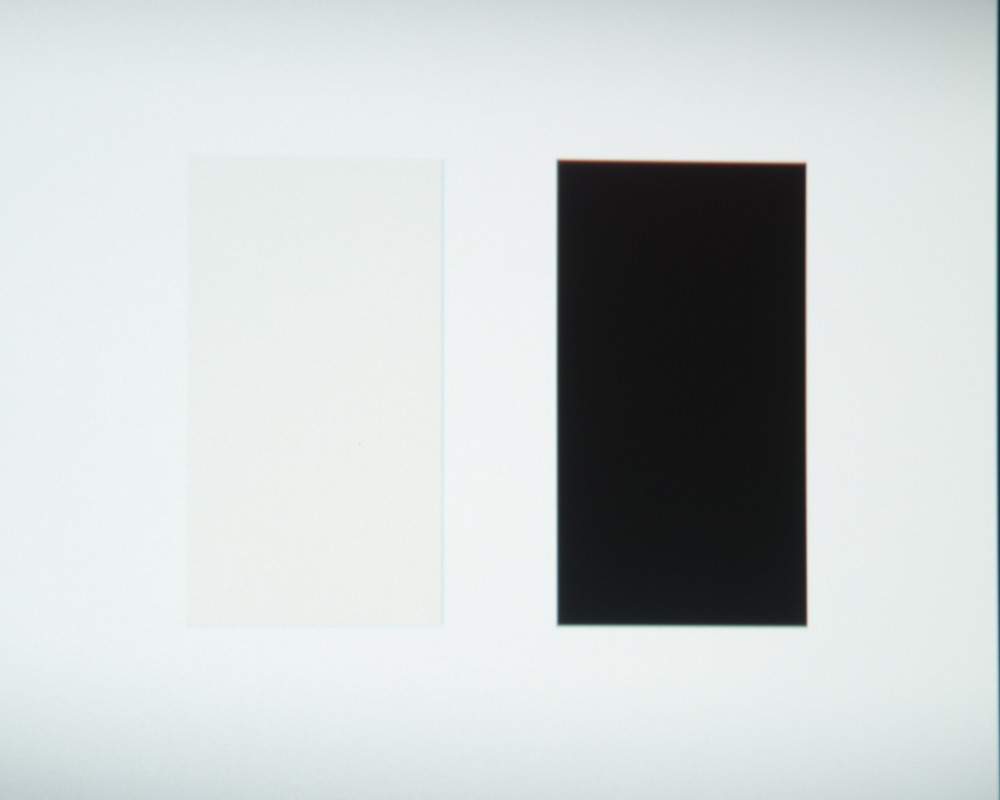

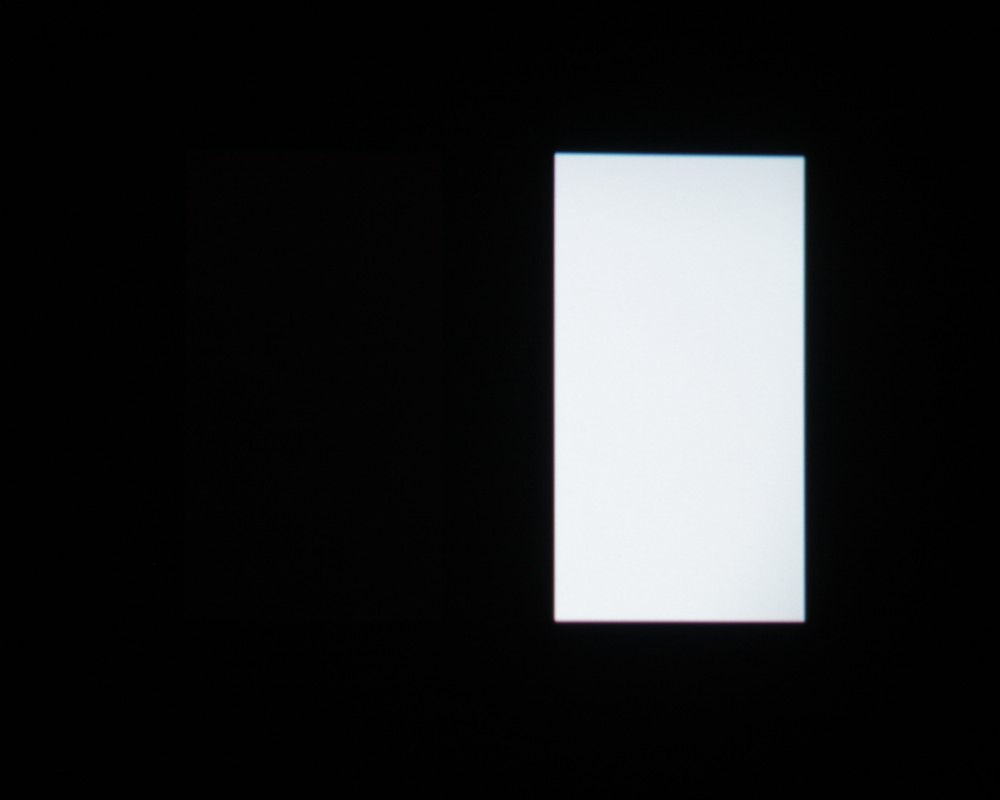

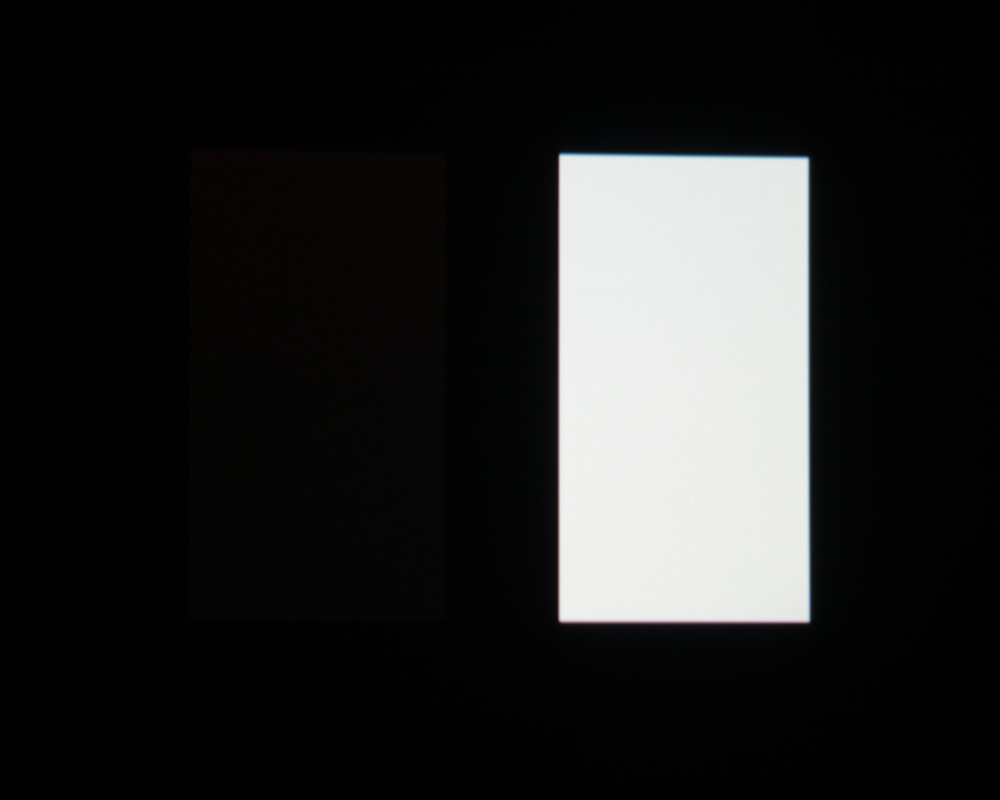

Видно, что разделение белого на черном близко к идеальному, разделение черного на белом очень хорошее, в случае серого на сером перекрестная помеха присутствует. При уменьшении Яркость 3D-очков на одну ступень разделение белого на черном улучшается на столько, что заметить «паразитный» прямоугольник можно только подрегулировав контраст в тенях на фотографии:

Качество разделения значимо не меняется при изменении частоты кадров входного сигнала от 24 до 50 и 60 кадр/с.

Измерения яркости через очки позволили определить, насколько уменьшается яркость в стереоскопическом режиме.

Данные, приведенные последней колонке, нуждаются в комментариях. Нужно учесть, что воспринимаемая яркость изображения не уменьшается при закрытии одного глаза, а измерения проводились только через одно стекло. В итоге, для оценки максимально возможной воспринимаемой яркости в стереоскопическом режиме нужно данные средней колонки умножить 2. Результат этого действия и приведен в последней колонке.

Выводы

В обычном «двумерном» режиме новый проектор Sony VPL-HW30ES мало чем отличается от предыдущей модели Sony VPL-HW20, разве что вставка кадров появилась. Вот поддержка стереоскопического режима — совсем другое дело. Да, придется дополнительно покупать очки и синхронизатор, но оно того стоит, так как в режиме 3D проектор показывает очень хорошо — с минимальным уровнем перекрестных помех при довольно высокой яркости. По качеству стереоскопического режима этот проектор обгоняет даже топовую модель прошлой линейки Sony — проектор VPL-VW90ES.

Достоинства:

• Высокое качество изображения
• Низкий уровень перекрестных помех и достаточно высокая яркость в стереоскопическом режиме
• Очень тихая работа
• Вертикальный и горизонтальный сдвиг объектива
• Есть функция вставки промежуточных кадров
• Строгий дизайн корпуса
• Удобный пульт ДУ с подсветкой
• Русифицированное меню

Недостатки:

• Не поддерживается разрешение 1920 на 1080 при VGA-подключении
